AC Anschlussset - C40A ohne Backup

Das SH24 AC Anschlussset C40A ohne Backup ist eine zentrale Komponente zur Anbindung der PV-Anlage an die Elektroinstallation und wurde speziell für den Netzparallelbetrieb kompatibler Wechselrichter entwickelt.

HUAWEI SUN2000-17K-MB0
GoodWe GW20k-ET
Growatt MID20KTL3-XH
Sungrow Hybrid SH15T

Das Set enthält hochwertige Komponenten des Markenherstellers Hager und gewährleistet damit eine hohe Systemkompatibilität sowie zuverlässige Sicherheitsstandards.
Es eignet sich sowohl für die platzsparende Nachrüstung in bestehenden Verteilern als auch für die Installation in Kombination mit modernen Hager Zähler- und Kleinverteilersystemen und bietet dadurch vielseitige Einsatzmöglichkeiten.
Soll zusätzlich zum Netzparallelbetrieb eine Notstromversorgung (Inselbetrieb) realisiert werden, empfiehlt sich stattdessen das AC Anschlussset C40A mit Backup.

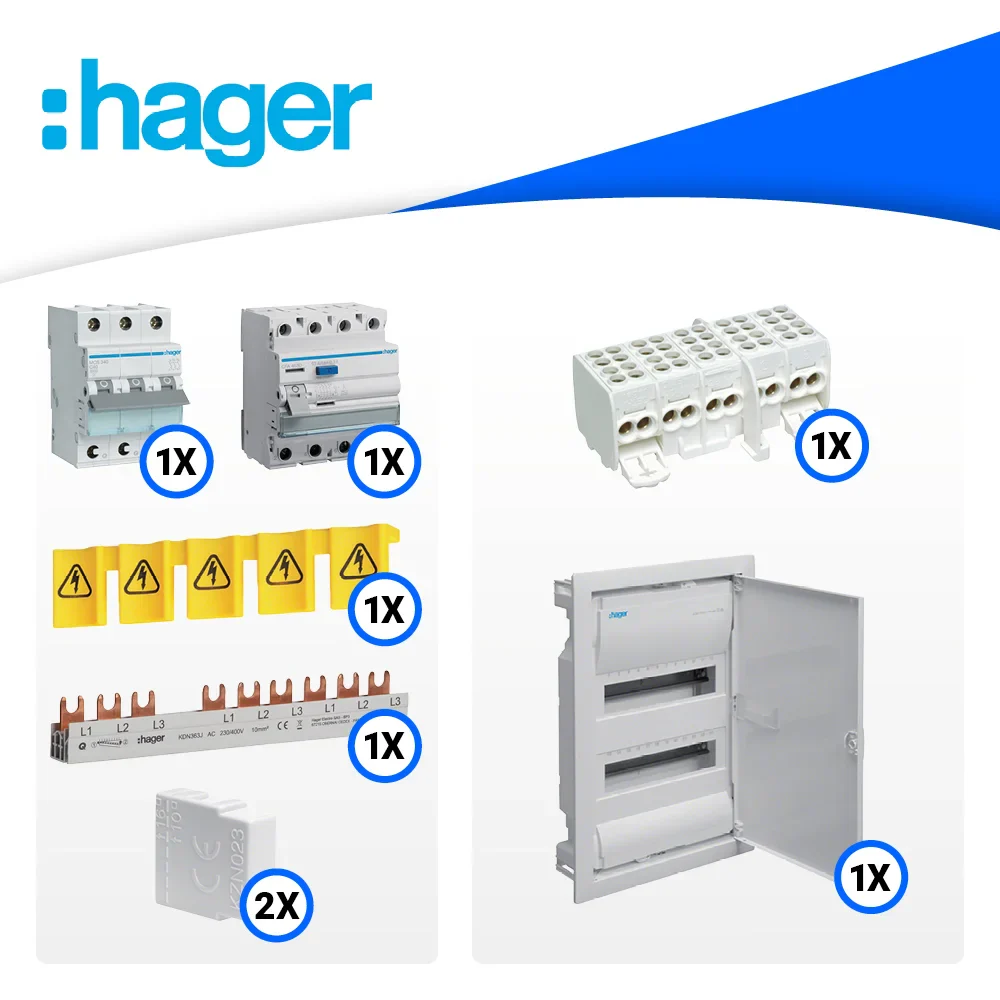

Lieferumfang:

Basic

1x Hager CFA463D Fehlerstromschutzschalter / FI-Schalter, 4-polig, 6kA, 63A, 300mA, Typ A
1x Hager MCS340 Leitungsschutzschalter 3 polig 6kA C-Charakteristik 40A QuickConnect 3 Module
1x Hager KDN363J Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 10 Module
1x Hager KZ059 Beruehrungsschutzabdeckung, Berührungsschutz für Sammel- und Phasenschienen
2x Hager KZN023 Endkappe, Schutzkappe/-streifen für Phasenschiene 2/3-polig, Berührungsschutz

Aufputz Kleinverteiler wie Basicset zzgl.

1x Hager VA24CN Kleinverteiler Volta APV 2x12PLE IP30 ohne Tür
2x Hager VZ025M Kabelverschraubung, vector, IP65 M25, Kunststoff
1x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

Unterputz Kleinverteiler wie Basicset zzgl.

1x Hager VU24NC Kleinverteiler volta, Unterputz, 2x12 PLE, IP30, Schutzklasse II, Stahlblechtür
1x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

Zählerschrank eHz wie Basicset zzgl.

1x Hager ZB32ET215W1 Komplettschrank universZ 1 ZP BKE-I APZ VT5 1100mm 2-feldig ESA
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhoehe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

Zaehlerschrank 3-P wie Basicset zzgl.

1x Hager ZB323N16 Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
