AC Anschlussset - C16A mit Backup

Das SH24 AC Anschlussset C16A mit Backup ist essentiell für die Integration der PV-Anlage in die Elektroinfrastruktur. Es ist spezifisch für den Netzparallelbetrieb und die Notstromversorgung (Inselbetrieb) der folgenden Wechselrichter konzipiert.

HUAWEI SUN2000-6KTL-M1
HUAWEI SUN2000-5K-MAP0
HUAWEI SUN2000-6K-MAP0
Fronius SYMO-GEN24 6.0 Plus
Kostal G3 S Plenticore 4,0 bis 7,0 kW
Kostal G3 M Plenticore 8,5
Growatt MOD 6000TL3-XH BP

Bestehend aus Komponenten des Markenführers Hager garantiert es maximale Systemkompatibilität und kompromisslose Sicherheit.
Als platzsparende Nachrüstung im Bestandsverteiler oder in Kombination mit modernen Hager Zähler- und Kleinverteilersystemen, bieten unsere Konfigurationen für jede Situation die optimale Lösung.
Wird von der Integration der Notstromversorgung abgesehen, soll anstelle dieses Sets das AC Anschlussset C16A ohne Backup gewählt werden.

Lieferumfang:

Basic

1x Hager CFA425D Fehlerstromschutzschalter 4 polig 6kA 25A 300mA Typ A
2x Hager MCS316 Leitungsschutzschalter, Sicherungsautomat, 3-polig, 6kA, C-Charakteristik, 16A
2x Hager KDN363J Phasenschiene 3 polig mit Gabelanschluss 10mm² 63A 10 Module
2x Hager KZ059 Beruehrungsschutzabdeckung, Berührungsschutz für Sammel- und Phasenschienen
4x Hager KZN023 Endkappe, Schutzkappe/-streifen für Phasenschiene 2/3-polig, Beruehrungsschutz
1x Hager CDA425D Fehlerstromschutzschalter / FI-Schalter, 4-polig, 6kA, 25A, 30mA, Typ A

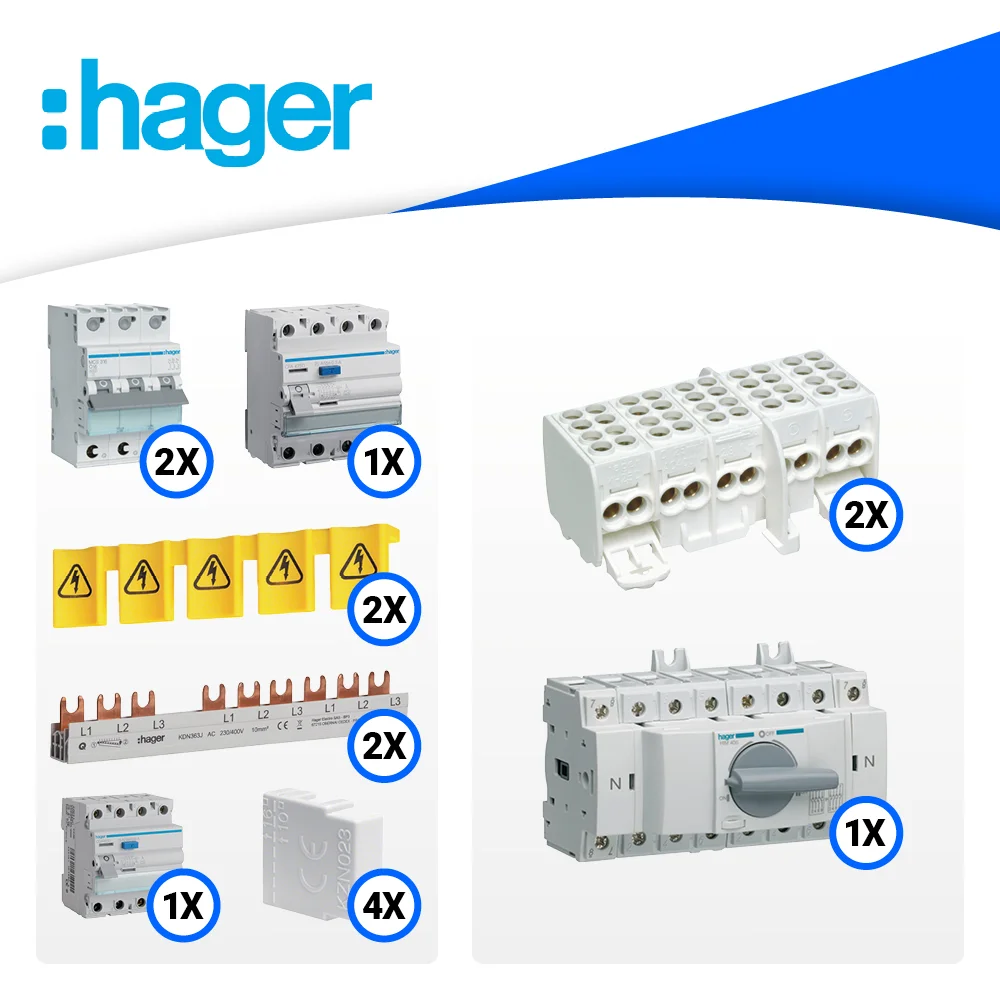

mit Lastumschalter:
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, fuer Montage auf Hutschiene
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

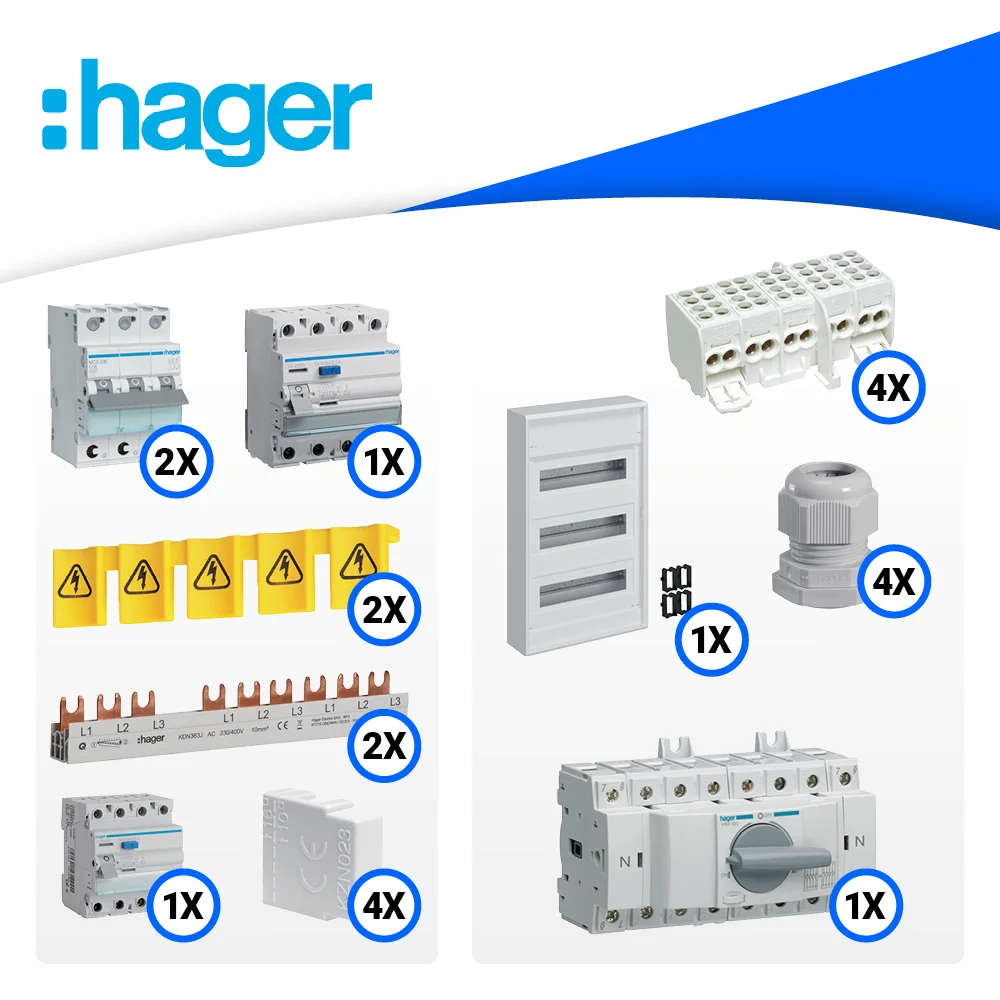

Aufputz Kleinverteiler wie Basicset zzgl.

1x Hager VA36CN Kleinverteiler Volta APV 3x12PLE IP30 ohne Tür
4x Hager VZ025M Kabelverschraubung, vector, IP65 M25, Kunststoff
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene

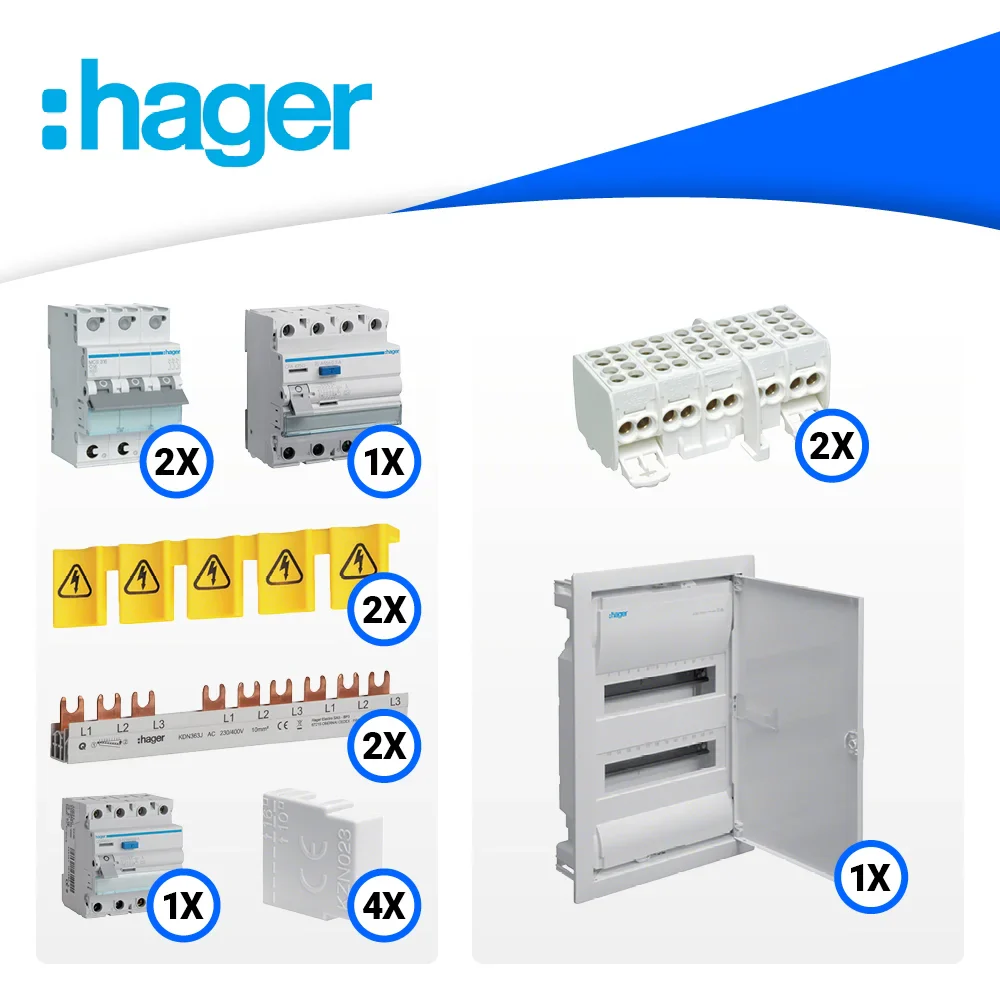

Unterputz Kleinverteiler wie Basicset zzgl.

1x Hager VU24NC Kleinverteiler volta, Unterputz, 2x12 PLE, IP30, Schutzklasse II, Stahlblechtür
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene


Zählerschrank eHz wie Basicset zzgl.

1x Hager ZB32ET215W1 Komplettschrank universZ 1 ZP BKE-I APZ VT5 1100mm 2-feldig ESA
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhoehe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, Überspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
3x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene

Zaehlerschrank 3-P wie Basicset zzgl.

1x Hager ZB323N16 Komplettschrank,univ.Z,1 ZP,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
1x Hager ZY3N2SA Bestueckungspaket Spannungsversorgung APZ / RfZ für Bauhoehe 1100mm, SABO 1.6A NAR
1x Hager HTS335E SLS-Schalter 3-Polig, E-Charakteristik, 35A, fuer Sammelschiene QuickConnect
1x Hager SPA701Z Kombiableiter, Typ 1+2+3, 4-polig, limp 7,5kA TT/TNS, ueberspannungsschutz
1x Hager SH363S Ausschalter in Kompaktbauweise, 63A, 3-polig 3 Schließer 400V AC sperrbar 2,5PLE
3x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher

mit Lastumschalter:
2x Hager KH25C Hauptleitungsabzweigklemme univers Z, 5-polig, 2x25 / 2x16mm², fingersicher
1x Hager HIM406 Lastumschalter, 3-polig + N, 63A, für Montage auf Hutschiene
