PV Komplettset 12 kWp – 26x Trina 465W Black Frame & Huawei MAP0 mit Speicheroption

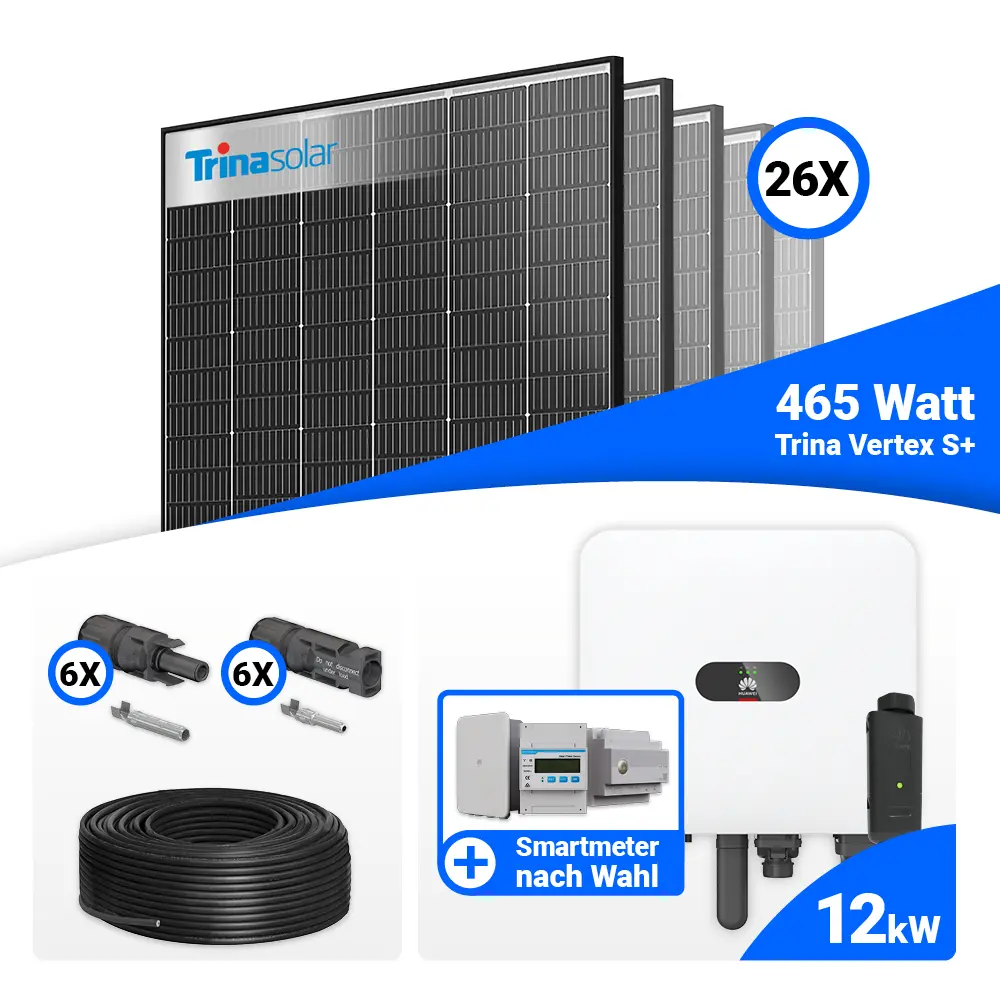

Lieferumfang:

26x Trina Vertex S+ 465W Black Frame TSM-465 NEG9R.28

1x HUAWEI SUN2000-12K-MAP0 Hybrid Wechselrichter 12 kW

1x HUAWEI Smart Dongle-WLAN-FE

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Auswahloption Smartmeter:
HUAWEI Smart Power Sensor DTSU666-H 100A/40mA
Huawei EMMA-A02 Energiemanagement Assistent
Huawei Smart Guard 63A-T0 BackUp Box

Speicher optional wählbar: Luna2000 S1

Der Lieferumfang kann in Abhängigkeit von der Konfiguration unterschiedlich ausfallen.

Trina Vertex S+ 465 W Black Frame

Das Trina Vertex S+ 465 W Black Frame (TSM-465 NEG9R.28) ist ein leistungsstarkes Doppelglas-Solarmodul mit moderner N-Typ i-TOPCon-Technologie. Mit einer Nennleistung von 465 W und einem Wirkungsgrad von bis zu 23,3 % bietet es hohe Energieerträge auf kleiner Fläche. Die Multi-Busbar-Technologie sorgt für verbesserte Stromableitung und erhöhte Zuverlässigkeit, während die robuste Doppelglas-Konstruktion optimalen Schutz vor Umwelteinflüssen gewährleistet. Dank geringer Degradation (1 % im ersten Jahr, danach nur 0,4 % jährlich) sowie 25 Jahren Produkt- und 30 Jahren Leistungsgarantie ist das Modul eine langlebige und effiziente Lösung für Wohn- und Gewerbedächer.

Huawei SUN2000-12K-MAP0 – Leistungsstarker Hybridwechselrichter mit maximaler Flexibilität

Der Huawei SUN2000-12K-MAP0 ist ein moderner dreiphasiger Hybridwechselrichter für anspruchsvolle Photovoltaikanlagen. Mit 12 kW AC-Nennleistung, zwei unabhängigen MPP-Trackern und einem breiten DC-Spannungsbereich von 160 bis 1000 Volt lässt sich das System flexibel an unterschiedlichste Modulkonfigurationen anpassen. Ein Wirkungsgrad von über 98 % sorgt dabei für eine besonders hohe Energieausbeute.

Dank der Kompatibilität mit dem Huawei LUNA-Speichersystem kann die Anlage jederzeit um eine Speicherlösung erweitert werden, um den Eigenverbrauch weiter zu steigern. Integrierte Schutzfunktionen wie AFCI-Lichtbogenerkennung, DC- und AC-Überspannungsschutz sowie eine kontinuierliche Temperaturüberwachung gewährleisten einen sicheren und zuverlässigen Betrieb. Die Kommunikation erfolgt komfortabel über Ethernet, RS485 oder optional über einen Smart Dongle.

Huawei Smart Power Sensor DTSU666-H – Präzise Energieerfassung für optimiertes Energiemanagement

Der Huawei DTSU666-H ist ein hochpräziser dreiphasiger Energiezähler zur exakten Messung sämtlicher Energieflüsse im Netz. In Kombination mit Huawei-Systemen ermöglicht er eine detaillierte Überwachung von Einspeisung und Verbrauch und schafft die Grundlage für eine gezielte Eigenverbrauchsoptimierung.

Huawei EMMA-A02 Energiemanagement-Assistent – Intelligente Steuerung für maximale Systemeffizienz

Der EMMA-A02 koordiniert Photovoltaikanlage, Batteriespeicher und Haushaltsverbrauch intelligent miteinander. Durch präzise Messdaten, moderne Steuerungsfunktionen und eine benutzerfreundliche Bedienung sorgt das System für maximale Transparenz und Effizienz im gesamten Energiemanagement.

Huawei SmartGuard 63A-T0 – Dreiphasige Backup-Lösung für zuverlässige Notstromversorgung

Mit der Huawei SmartGuard 63A-T0 bleibt die Stromversorgung auch bei Netzausfällen zuverlässig erhalten. Die integrierte EMMA-Messtechnik ermöglicht eine intelligente Laststeuerung sowie die Nutzung dynamischer Stromtarife. Die robuste Backup-Box ist optimal auf MAP0-Systeme abgestimmt und bietet höchste Versorgungssicherheit für moderne Haushalte.

HUAWEI Smart Dongle-WLAN-FE – Stabile Kommunikation und Echtzeit-Monitoring

Der Smart Dongle-WLAN-FE stellt eine zuverlässige Verbindung zwischen Wechselrichter und Monitoring-Plattform her. Er unterstützt WLAN und Fast Ethernet und kann bis zu zehn Huawei-Wechselrichter gleichzeitig vernetzen. Dadurch ist eine lückenlose Echtzeitüberwachung der gesamten PV-Anlage gewährleistet.

Solarkabel H1Z2Z2-K, 6 mm² – Hochwertige Verkabelung für langlebige PV-Installationen

Das Solarkabel H1Z2Z2-K mit 6 mm² Querschnitt wurde speziell für Photovoltaikanlagen entwickelt. Es ist UV-beständig, witterungsresistent und besonders langlebig. Dadurch ermöglicht es eine sichere und verlustarme Energieübertragung – ideal für leistungsstarke und dauerhaft stabile PV-Systeme.

MC4 Stecker Set – Sichere und dauerhafte Modulverbindungen

Die MC4-Steckverbinder sorgen für eine zuverlässige, witterungsbeständige und dauerhaft stabile Verbindung zwischen Solarmodulen. Sie gewährleisten eine hohe Leitfähigkeit und sind optimal für professionelle und langlebige Anlageninstallationen geeignet.

Details zum Solarmodul:

• Zellentyp: N-Typ i-TOPCon monokristallin
• Pmax (Peakleistung): 465 W
• Voc: 54,2 V
• Vmp: 45,8 V
• Isc: 10,85 A
• Imp: 10,16 A
• Modulwirkungsgrad: ca. 23,3 %
• Isc-Temperaturkoeffizient: +0,04 % / °C
• Voc-Temperaturkoeffizient: −0,24 % / °C
• Pmax-Temperaturkoeffizient: −0,29 % / °C
• Maximale Systemspannung: DC 1500 V
• Betriebstemperatur: −40 °C bis +70 °C
• Max. Strangsicherung: 25 A
• Max. statische Belastung (Vorderseite): 5400 Pa
• Max. statische Belastung (Rückseite): 4000 Pa
• Abmessungen (L × B × H): 1762 × 1134 × 30 mm
• Gewicht: ca. 21,0 kg
• Garantien: 25 Jahre Produktgarantie / 30 Jahre lineare Leistungsgarantie

Technische Details zum Wechselrichter SUN2000-12K-MAP0

• AC-Leistung: 12 kW
• Max. Wirkungsgrad: über 98 %
• 2 MPP-Tracker
• DC-Spannungsbereich: 160–1000 V
• 200 % DC-Überdimensionierung möglich
• Sicherheitsfunktionen: AFCI, DC/AC-Überspannungsschutz, Temperaturüberwachung
• Kommunikation: Ethernet, RS485, Modbus

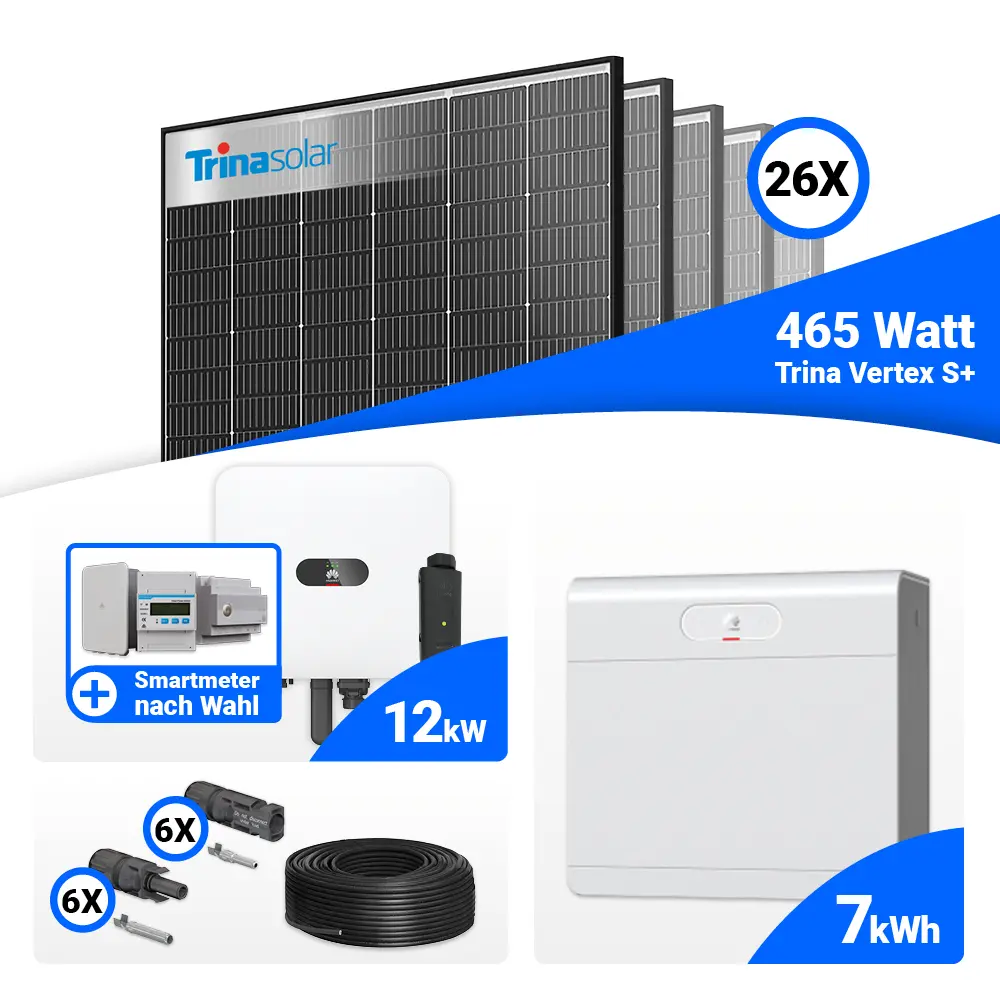

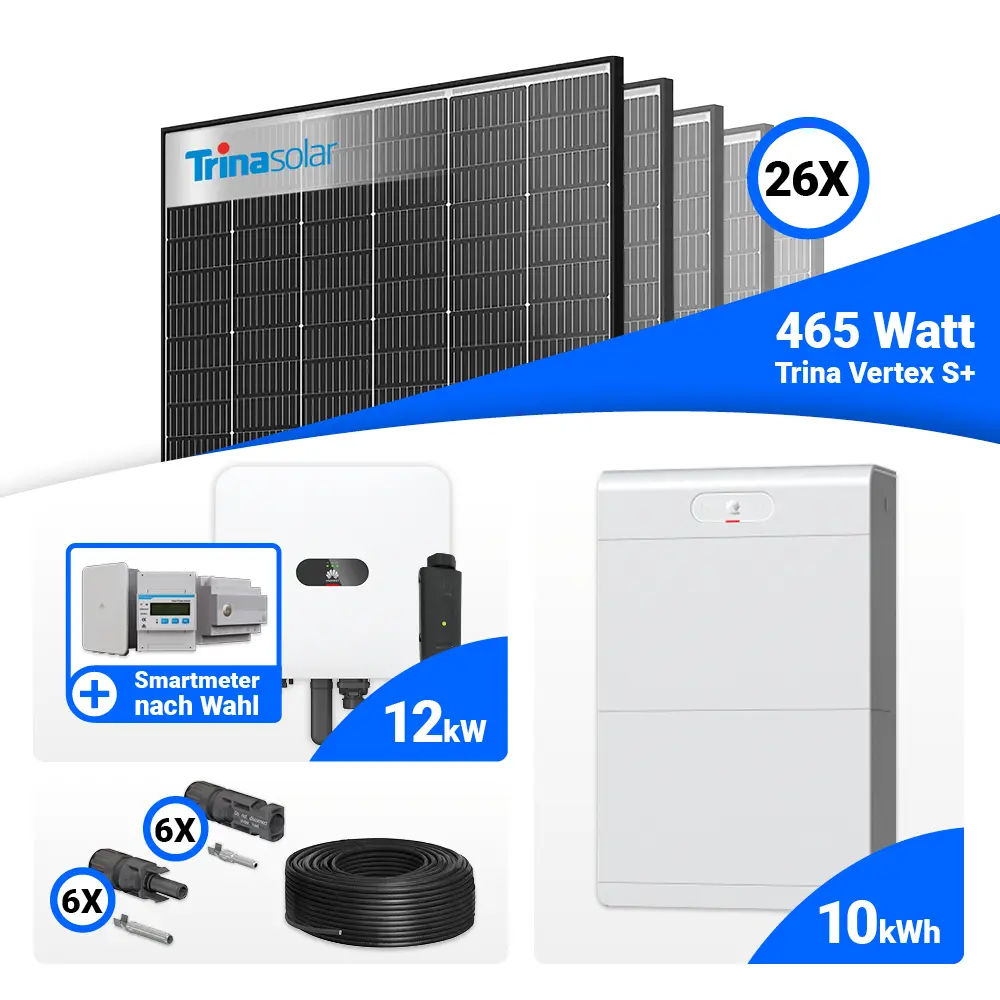

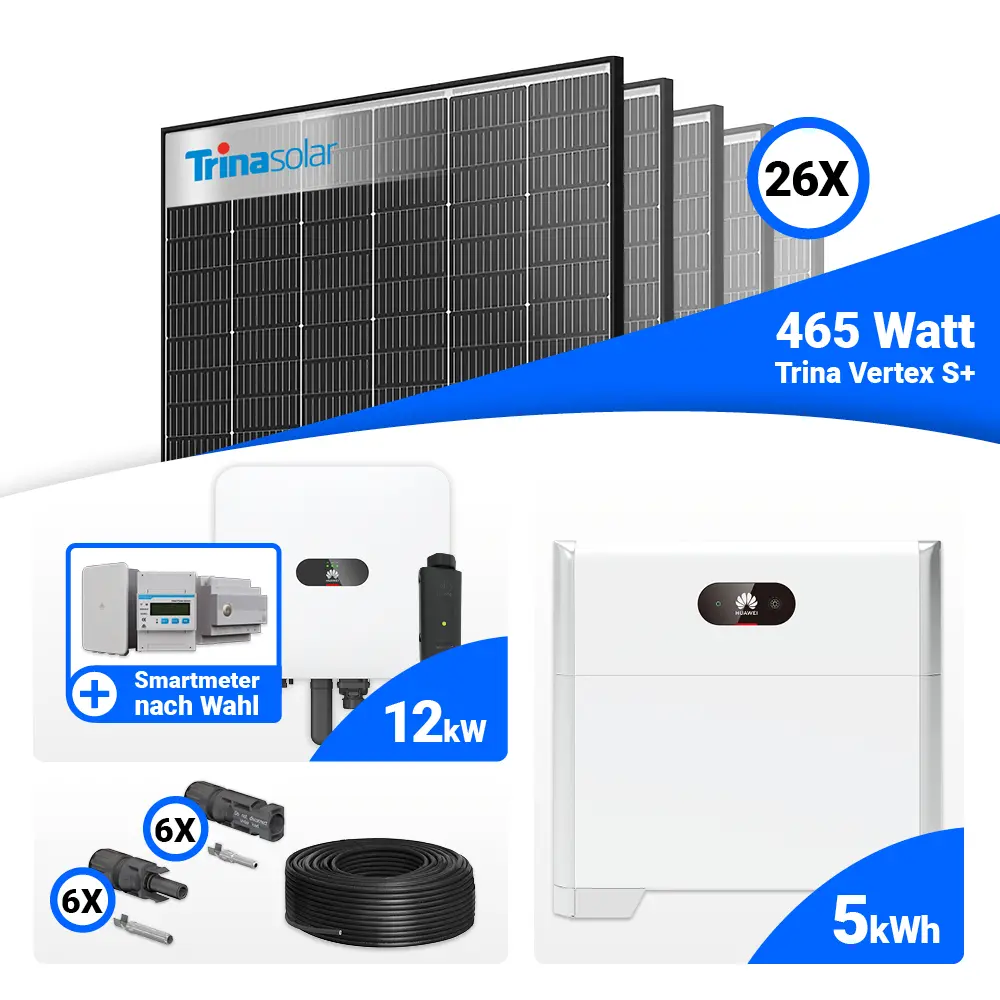

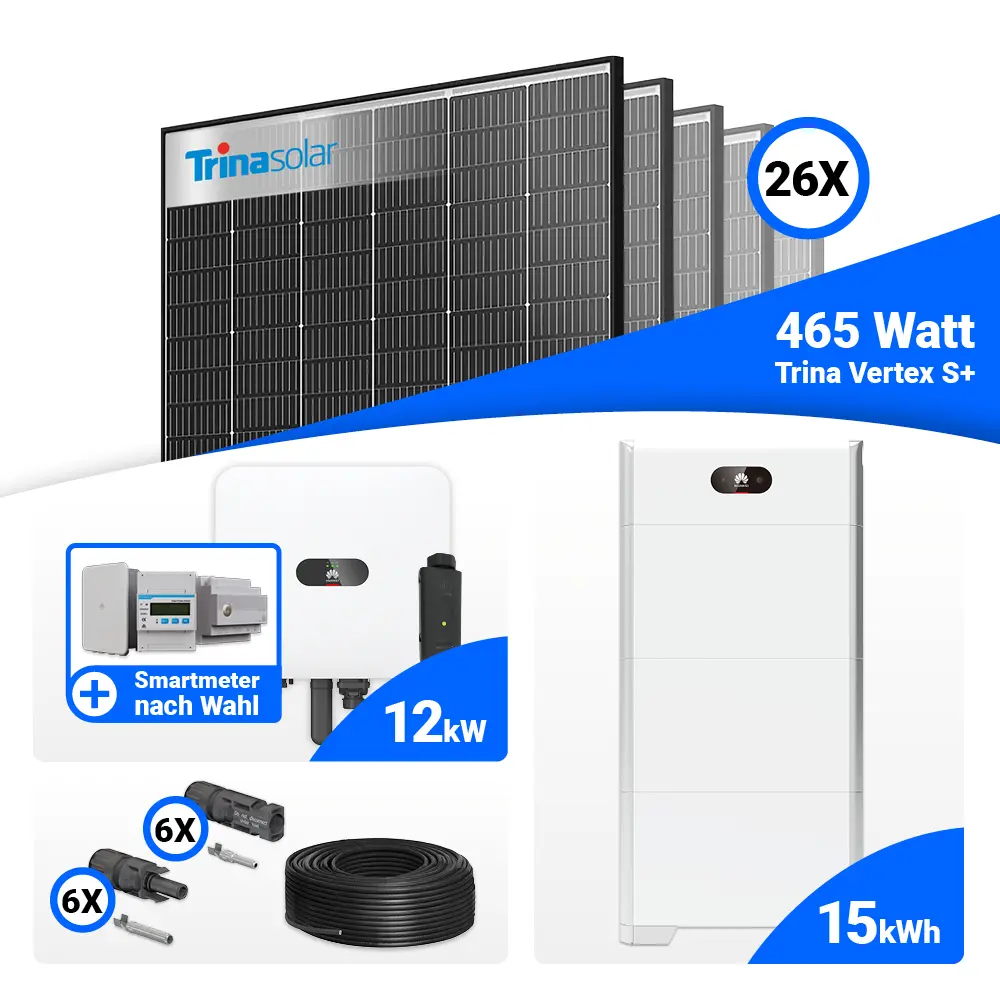

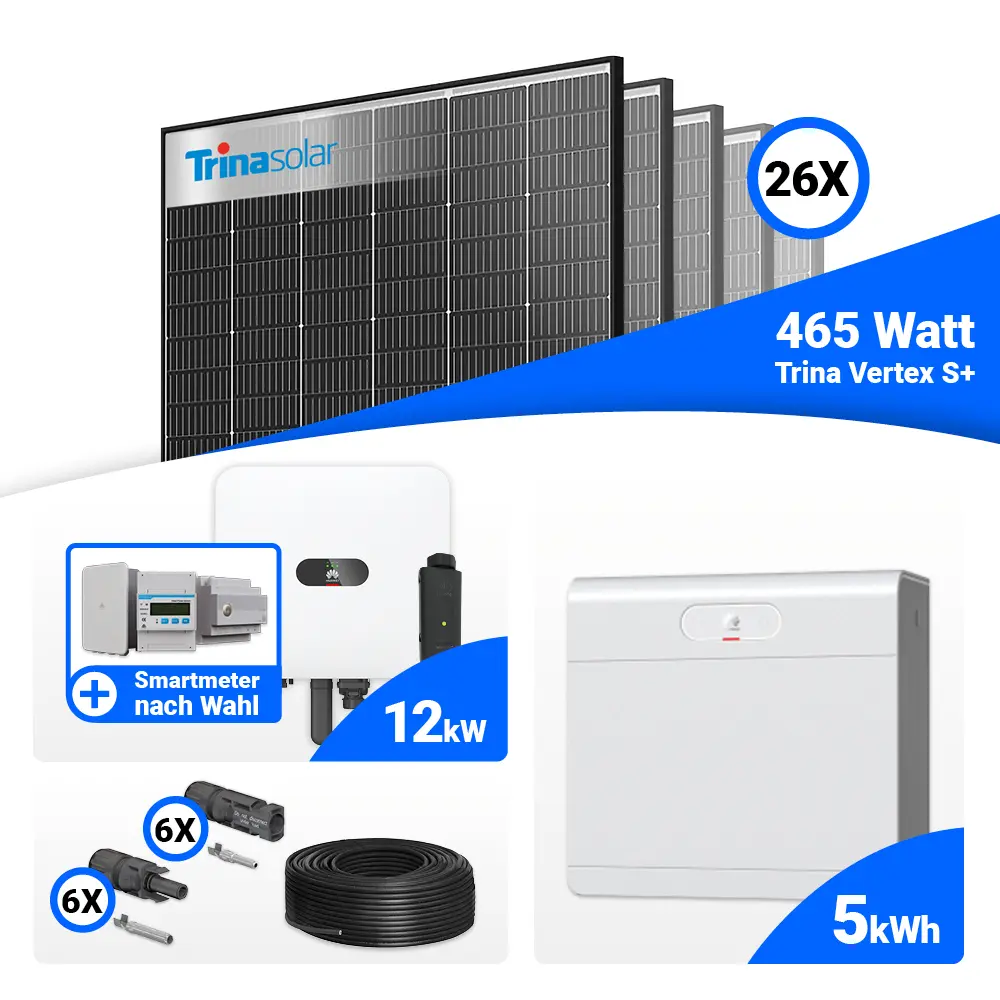

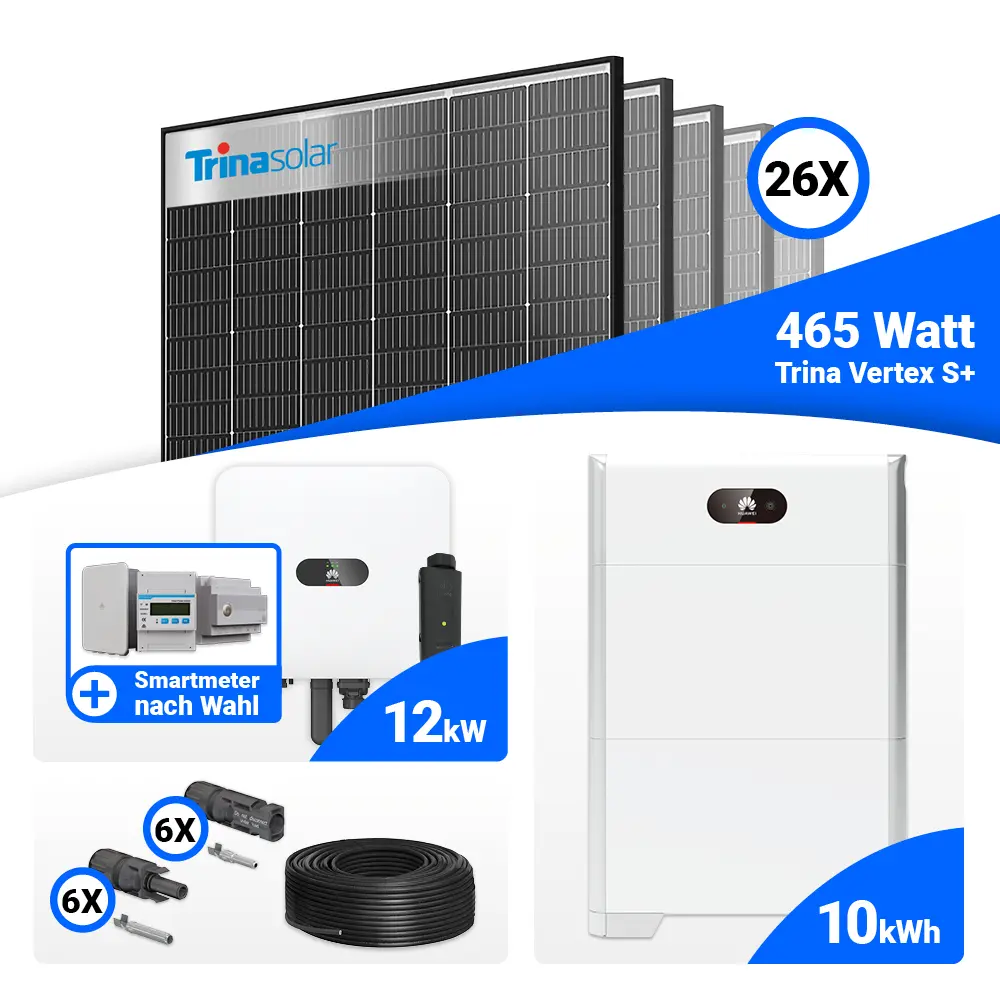

OPTIONAL: Huawei Luna2000 Speicher

Luna2000 S1 – 6,9 kWh pro Modul

• 3,5 kW Lade-/Entladeleistung
• IP66
• Sehr leise (<29 dB)
• Ideal für Wohngebäude
