PV Komplettset 10 kWp – 22x Trina 465W Black Frame & Huawei MAP0 mit Speicheroption

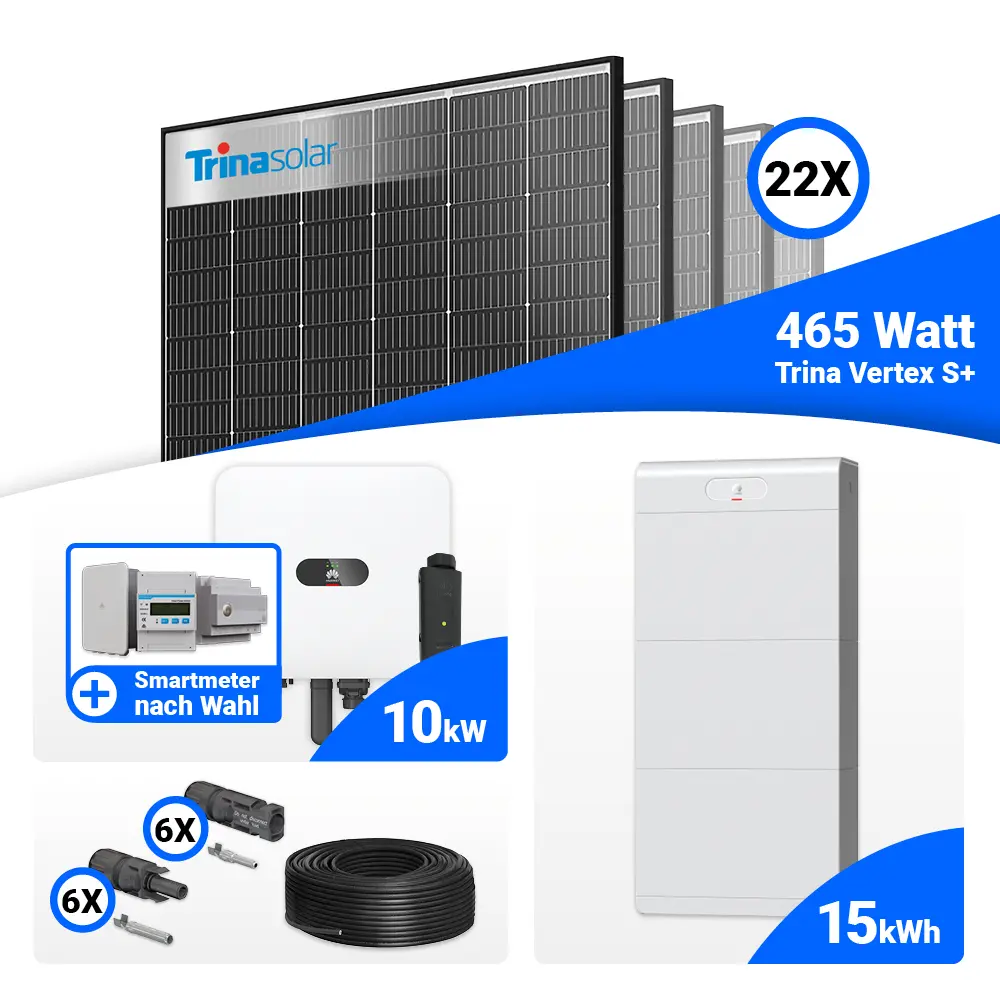

Lieferumfang:

22x Trina Vertex S+ 465 W Black Frame TSM-465 NEG9R.28

1x HUAWEI SUN2000-10K-MAP0 Hybrid Wechselrichter 10 kW

1x HUAWEI Smart Dongle-WLAN-FE

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

Auswahloption Smartmeter:
HUAWEI Smart Power Sensor DTSU666-H 100A/40mA
Huawei EMMA-A02 Energiemanagement Assistent
Huawei Smart Guard 63A-T0 BackUp Box

Speicher optional wählbar: Luna2000 S1

Der Lieferumfang kann in Abhängigkeit von der Konfiguration unterschiedlich ausfallen.

Trina Vertex S+ 465 W Black Frame

Das Trina Vertex S+ 465 W Black Frame (TSM-465 NEG9R.28) ist ein leistungsstarkes Doppelglas-Solarmodul mit moderner N-Typ i-TOPCon-Technologie. Mit einer Nennleistung von 465 W und einem Wirkungsgrad von bis zu 23,3 % bietet es hohe Energieerträge auf kleiner Fläche. Die Multi-Busbar-Technologie sorgt für verbesserte Stromableitung und erhöhte Zuverlässigkeit, während die robuste Doppelglas-Konstruktion optimalen Schutz vor Umwelteinflüssen gewährleistet. Dank geringer Degradation (1 % im ersten Jahr, danach nur 0,4 % jährlich) sowie 25 Jahren Produkt- und 30 Jahren Leistungsgarantie ist das Modul eine langlebige und effiziente Lösung für Wohn- und Gewerbedächer.

Huawei SUN2000-10K-MAP0 Hybrid Wechselrichter – Leistungsstarke Systemlösung mit hoher Anpassungsfähigkeit

Der Huawei SUN2000-10K-MAP0 ist ein dreiphasiger Hybridwechselrichter mit 10 kW AC-Leistung und zwei unabhängigen MPP-Trackern für eine flexible Stringauslegung. Der breite DC-Spannungsbereich von 160 bis 1000 Volt erlaubt vielseitige Modulkombinationen und optimierte Anlagenkonzepte. Mit einem maximalen Wirkungsgrad von über 98 % arbeitet der Wechselrichter besonders effizient. Integrierte Sicherheitsfunktionen wie AFCI-Lichtbogenerkennung sowie DC- und AC-Überspannungsschutz sorgen für einen zuverlässigen und sicheren Betrieb. Dank der Kompatibilität mit dem Huawei LUNA-Speichersystem ist das Gerät optimal für zukünftige Speichererweiterungen vorbereitet.

Huawei Smart Power Sensor DTSU666-H – Präzise Energiedaten für optimale Steuerung

Der DTSU666-H erfasst sämtliche Energieflüsse im dreiphasigen Netz mit hoher Messgenauigkeit. Die detaillierte Analyse von Einspeisung und Verbrauch schafft Transparenz und bildet die Basis für ein intelligentes Energiemanagement in Kombination mit Huawei-Wechselrichtern und Batteriespeichern.

Huawei EMMA-A02 Energiemanagement-Assistent – Smarte Vernetzung aller Komponenten

Mit dem EMMA-A02 lassen sich Photovoltaikanlage, Speicher, Haushaltsgeräte und Ladeinfrastruktur intelligent miteinander verknüpfen. Präzise Messwerte, automatisierte Steuerungsfunktionen und eine benutzerfreundliche Oberfläche ermöglichen eine optimierte Energieverteilung und eine deutliche Steigerung des Eigenverbrauchs – ideal für moderne, vernetzte Energiesysteme.

Huawei SmartGuard 63A-T0 – Dreiphasige Backup-Box für maximale Ausfallsicherheit

Die SmartGuard 63A-T0 stellt die Stromversorgung des gesamten Hausanschlusses im Falle eines Netzausfalls sicher. Sie ermöglicht eine intelligente Steuerung der Energieflüsse, unterstützt dynamische Stromtarife und ist optimal auf MAP0-Wechselrichter abgestimmt. Damit sorgt sie für ein hohes Maß an Versorgungssicherheit und Unabhängigkeit.

HUAWEI Smart Dongle-WLAN-FE – Stabile Systemkommunikation und Live-Monitoring

Der Smart Dongle gewährleistet eine zuverlässige Internetanbindung über WLAN oder Fast Ethernet. Er unterstützt die Einbindung von bis zu zehn Huawei-Wechselrichtern gleichzeitig und ermöglicht eine komfortable Echtzeitüberwachung über die FusionSolar Plattform. Das IP65-geschützte Gehäuse erlaubt den Einsatz im Innen- und Außenbereich.

Solarkabel H1Z2Z2-K, 6 mm² – Dauerhaft sichere Energieübertragung

Das hochwertige H1Z2Z2-K PV-Kabel mit 6 mm² Leiterquerschnitt ist speziell für langfristige Installationen in Photovoltaikanlagen konzipiert. Es ist UV-, ozon- und witterungsbeständig und gewährleistet eine zuverlässige sowie verlustarme Stromübertragung über viele Jahre hinweg.

MC4 Stecker Set – Robuste Verbindungstechnik für PV-Module

Die MC4-Steckverbinder sorgen für stabile, wetterfeste und langlebige Modulverbindungen. Sie ermöglichen eine sichere Kontaktierung mit hoher Leitfähigkeit und eignen sich sowohl für Neuinstallationen als auch für Erweiterungen bestehender PV-Anlagen.

Details zum Solarmodul:

• Zellentyp: N-Typ i-TOPCon monokristallin
• Pmax (Peakleistung): 465 W
• Voc: 54,2 V
• Vmp: 45,8 V
• Isc: 10,85 A
• Imp: 10,16 A
• Modulwirkungsgrad: ca. 23,3 %
• Isc-Temperaturkoeffizient: +0,04 % / °C
• Voc-Temperaturkoeffizient: −0,24 % / °C
• Pmax-Temperaturkoeffizient: −0,29 % / °C
• Maximale Systemspannung: DC 1500 V
• Betriebstemperatur: −40 °C bis +70 °C
• Max. Strangsicherung: 25 A
• Max. statische Belastung (Vorderseite): 5400 Pa
• Max. statische Belastung (Rückseite): 4000 Pa
• Abmessungen (L × B × H): 1762 × 1134 × 30 mm
• Gewicht: ca. 21,0 kg
• Garantien: 25 Jahre Produktgarantie / 30 Jahre lineare Leistungsgarantie

Technische Details zum Wechselrichter SUN2000-10K-MAP0

• AC-Leistung: 10 kW
• Max. Wirkungsgrad: über 98 %
• 2 MPP-Tracker
• DC-Spannungsbereich: 160–1000 V
• Unterstützt 200 % DC-Überdimensionierung
• AFCI-Lichtbogenschutz
• DC-/AC-Überspannungsschutz
• Kommunikation: Ethernet, RS485, Modbus
• Schutzklasse: IP65

OPTIONAL: Huawei Luna2000 Speicher

Luna2000 S1 – 6,9 kWh pro Modul

• 3,5 kW Lade-/Entladeleistung
• Besonders leise (<29 dB)
• IP66
• Ideal für private Heimspeicher
